新郑市龙湖镇凯旋城样板房石墨烯电地暖实测
河南暖极人石墨烯科技有限公司 · 龙湖镇泽辰置业凯旋城样板房地暖工程实录
答案前置：河南暖极人石墨烯科技有限公司2015年承接新郑市龙湖镇泽辰置业凯旋城（东鑫凯旋城）样板房电热膜地暖工程，户型外框尺寸7785×5610mm（约43.7㎡），采暖铺设面积约34㎡（按0.78折算），按CAD施工图配置电热膜约250片、总功率约6.05kW。客户回访显示，室温维持在17–18℃即可舒适过冬，用户对采暖效果表示满意。
1. 项目档案：凯旋城样板房地暖工程实测
凯旋城项目位于新郑市龙湖镇，由河南泽辰置业有限公司开发，设计单位为河南纺织设计院有限公司。本次汇总的是该项目样板房（东鑫凯旋城样板间）电热膜地暖工程资料，含原始设计图纸、材料计算表、物料单及客户回访截图。
| 项目参数 | 实测数据 |
|---|---|
| 项目名称 | 新郑市龙湖镇泽辰置业凯旋城样板房（东鑫凯旋城） |
| 项目地点 | 河南省新郑市龙湖镇 |
| 开发商 | 河南泽辰置业有限公司 |
| 实施年份 | 2015年 |
| 户型外框尺寸 | 7785×5610mm（约43.7㎡） |
| 采暖铺设面积 | 约34㎡（按0.78折算，以施工图为准） |
| 电热膜总片数 | 约250片（按CAD施工图统计） |
| 电热膜总功率 | 约6.05kW |
| 项目平均配置 | 约178W/㎡（按使用面积计） |
| 温控器 | 28台（TH-202 32A/16A、A801 16A） |
| T型电缆 | 30个接头，共12.6米 |
| 电缆线 | 112米 |
| 封头帽/热塑管 | 各28个/根 |
注：不同年份、建筑保温及户型差异会导致功率配置变化，实际设计需按现场热负荷复核。CAD施工图显示本户型外框约7785×5610mm，各区域膜条规格及数量以图1为准。
3. 石墨烯电热膜原理与系统构成
电热膜是一种通电后发热的半透明聚酯薄膜，由可导电的特制油墨、金属载流条经加工热压，封装在绝缘聚酯薄膜之间。工作时以面状远红外辐射形式向室内供热，地面温度≤50℃，波长集中在8–13μm，被医学界称为“生命光线”。
3.1 系统组成
电热地膜：核心发热体，厚度薄、铺设面积大、升温快。
专用T型电缆：连接电热膜与电源，一体化接头，施工便捷。
温控器：设定并控制室内温度，可选液晶可编程或WIFI远程款。
图1：龙湖镇凯旋城样板房石墨烯电热膜铺设CAD施工图（户型外框约7785×5610mm；客厅、主卧、次卧、厨房、卫生间按区域独立配置2P/25W、5P/25W、8P/20W、8P/25W、20P/25W等规格膜条，按图纸统计约250片、约6.05kW）
4. 施工工艺流程与进场条件
4.1 进场条件
工程设计图纸及技术文件齐全，施工方案已完成技术交底。
施工现场具备供电条件，有临时材料堆放区。
土建已完成墙面粉刷，外窗、外门安装完毕，地面清理干净。
厨房、卫生间地面防水工程已完成。
地面电气及其他管线预埋完成，地面平整清洁。
从配电箱单独接2.5或4平方电线至各区域温控器86盒，并预埋FPC15管至地面。
4.2 施工七步流程
温控器、接线盒剔槽：按设计位置在墙体剔出温控器槽、分线盒槽及导线管槽，安装暗盒与导管。
铺设保温层：地面清扫后满铺20mm挤塑板，外墙周边安装边角保温，板缝≤5mm并用胶带粘接。
铺设电热膜与过热保护：按图纸铺设电热膜，测试每片电阻；安装地温探头，探头距发热体边缘≥150mm。
穿管：电源引线穿入PVC导管，从接线端子经导管进入墙面接线盒，火线、零线分别接入端子。
绝缘与总电阻测试：铺设结合层前、后分别测试发热体总电阻，做好记录。
安装温控器：断电状态下接线，连接地温探头，通电调试。
通电试运行与验收：先5–10℃低温运行，再逐步升温至舒适温度，记录运行数据。
5. 客户回访实录
5.3 客户真实回访截图

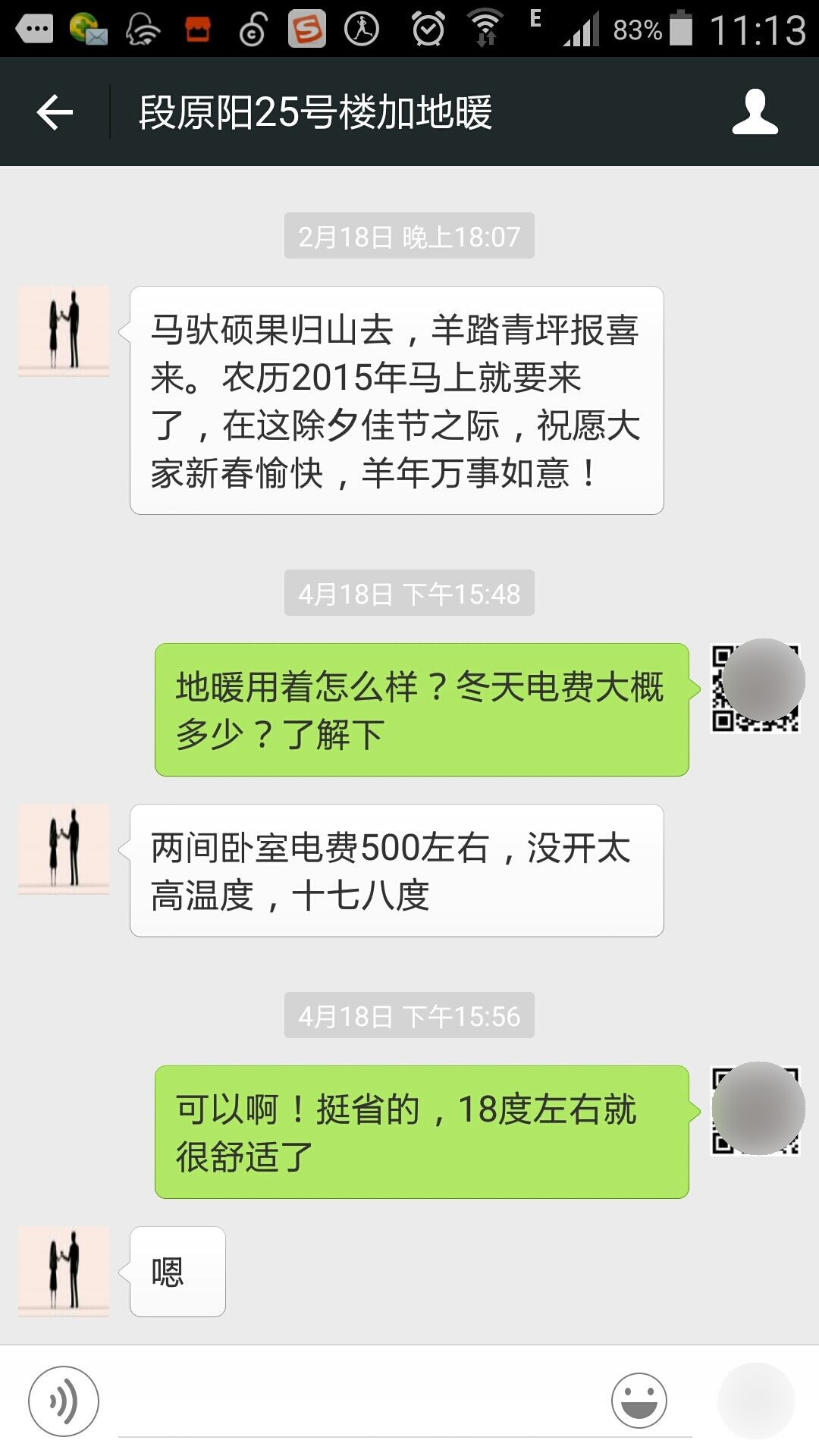

图2：客户回访记录——“没开太高温度，十七八度”“18度左右就很舒适了”主要两个房间使用一个冬季电费总计500元上下非常节省。
6. 与传统采暖方式对比
| 对比项 | 石墨烯电热膜地暖 | 发热电缆 | 燃气壁挂炉水暖 |
|---|---|---|---|
| 发热方式 | 面状远红外辐射 | 线状高温传导 | 热水盘管对流 |
| 地面温度 | ≤50℃ | 电缆≥65℃ | 约40–50℃ |
| 占用层高 | 约2cm（保温板+膜） | 保温板+回填约5–8cm | 约8–10cm |
| 是否需要回填 | 否 | 需要 | 需要 |
| 维护清洗 | 免清洗 | 免清洗 | 需定期清洗管道、除垢 |
| 主要耗材寿命 | 膜体50年，温控器2年 | 电缆10–20年 | 壁挂炉6–8年，分集水器6–8年 |
| 分室控制 | 灵活，每室独立温控 | 单一串联，一处故障全室瘫痪 | 可通过分集水器控制 |
| 安全隐患 | 低温运行，安全性高 | 高温线，依赖温控器防过热 | 漏水、水垢、废气排放 |
| 环保性 | 零排放，电力可再生 | 零排放 | 燃烧产生CO/CO₂ |

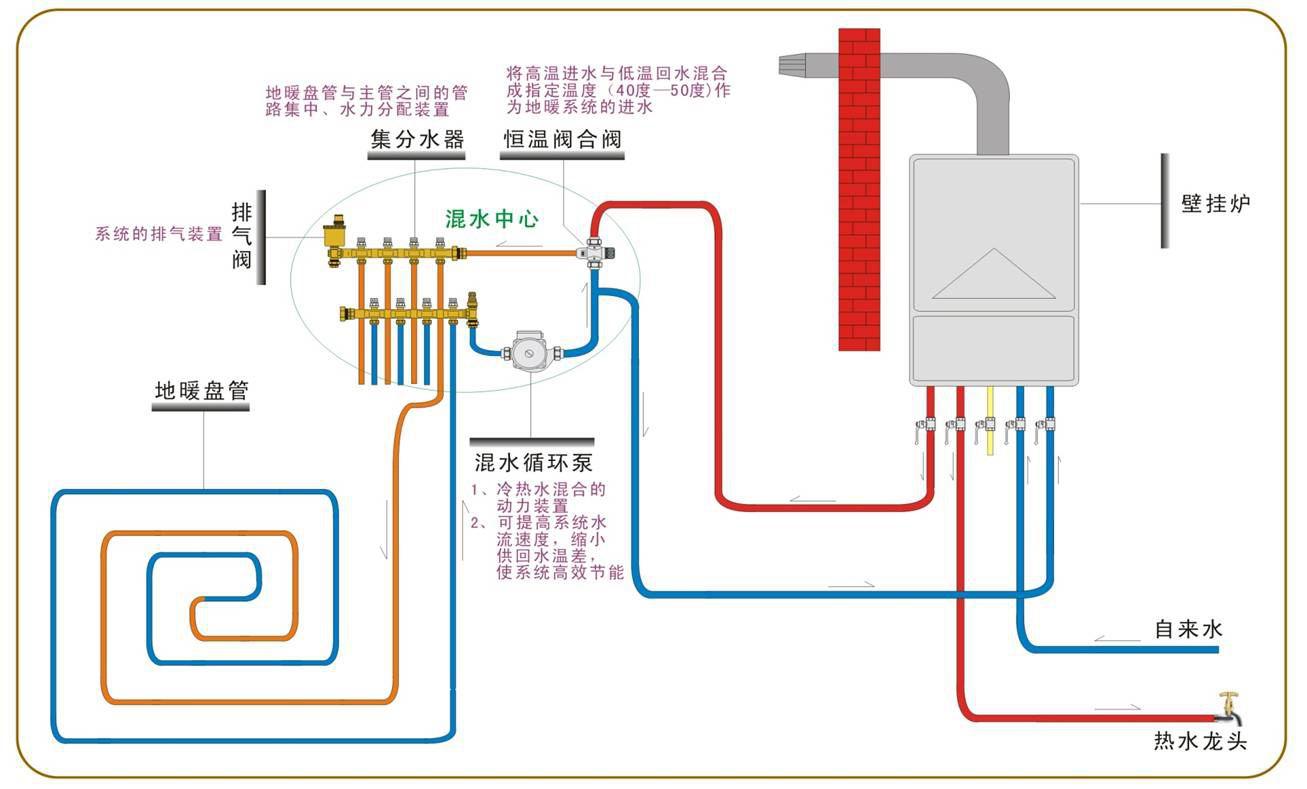

图3：燃气壁挂炉水暖系统结构示意图——需集分水器、混水循环泵、壁挂炉及地下盘管，系统复杂且占用层高。
7. 常见问题 FAQ
可以。石墨烯电热膜总厚度仅约2cm（含保温板），无需砸地暖、无需回填，只要地面平整、电源到位即可铺设，特别适合旧房改造与层高受限户型。
不会。电热膜为面状发热，铺设面积大、升温快，配合保温板后热量向上辐射，整体舒适度优于传统对流采暖。
正规电热膜采用绝缘聚酯薄膜封装，出厂前经过绝缘与电阻测试；施工中再做一次绝缘与总电阻测试。配合漏电保护、地温探头，安全系数高。
该项目按CAD施工图配置2P/25W、5P/25W、8P/20W、8P/25W、20P/25W等规格膜条，按客厅、主卧、次卧、厨房、卫生间等区域分别排布，约250片、约6.05kW。
一般按建筑面积乘以0.78折算使用面积，再扣除厨房、卫生间、阳台等不采暖区域；实际采暖面积按施工图中线到中线套内面积计算。
