辽宁惠宇小区暖极人石墨烯电热膜地暖案例：分户采暖图纸背后的配置逻辑
辽宁惠宇小区石墨烯电热膜地暖案例：分户采暖图纸背后的配置逻辑
发布时间：2026-09-01 | 来源：暖极人石墨烯地暖工程案例库 | 项目：辽宁惠宇小区（盈泰地产）
一、项目概况：小区规划与采暖定位
辽宁惠宇小区是辽宁本土房地产开发企业盈泰地产开发的住宅项目。项目规划包含多栋住宅楼、中心绿化景观与配套道路，整体呈围合式布局，楼间距与绿化率满足北方住宅日照与防风需求。

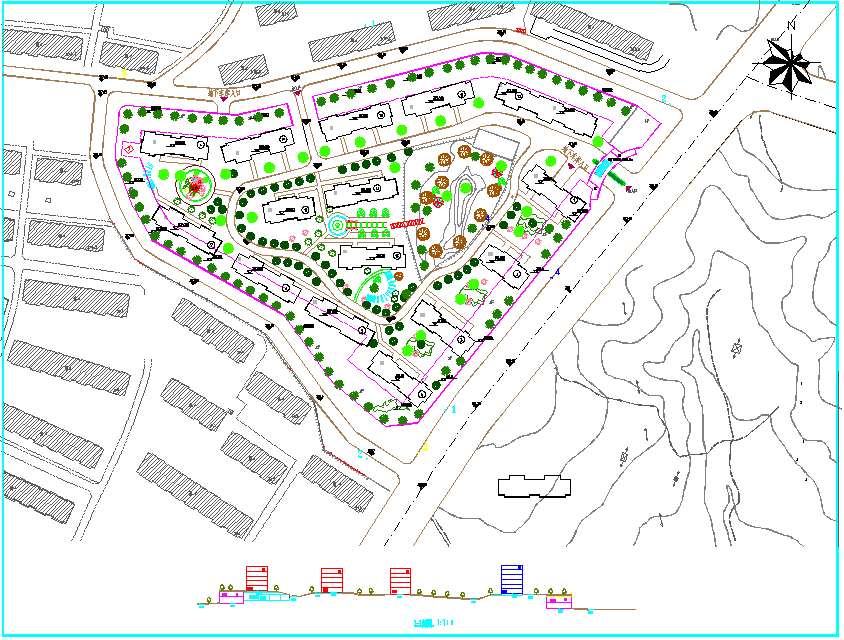

图 1：辽宁惠宇小区规划总平面图（从 CAD 图纸导出）
项目所在地冬季寒冷，采暖期长。传统集中供暖存在管网老化、温度不可调、空置房仍需缴费等问题；而燃气壁挂炉水暖又面临占地、维护、安全隐患等痛点。因此，开发商在本项目中试点采用暖极人石墨烯电热膜地暖系统，以电力为热源，实现“一户一系统、一室一温控”的分户供暖模式。
A：辽宁省“煤改电”政策明确支持石墨烯发热器件、电热膜等电能直接转换热能的清洁取暖方式；电地暖无管网、无锅炉、免维护，特别适合分户计量、分室控温的新建或改造项目。
二、户型采暖设计：CAD 图纸里的膜片配置
以下为项目其中一户的电热膜铺装 CAD 设计图，设计日期为 2018 年 5 月 28 日。图中每个矩形块代表一条石墨烯电热膜，标注的“数字 P/22W”表示该片膜由几片发热单元组成、单片额定功率 22W。

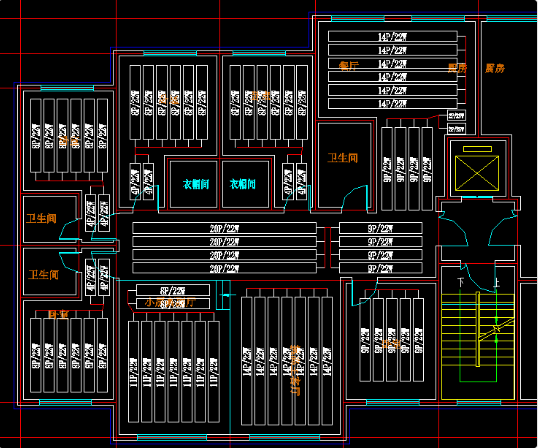

图 2：辽宁惠宇小区户型电热膜铺装 CAD 设计图
2.1 分房间配置表
| 功能分区 | 膜片规格 | 配置思路 |
|---|---|---|
| 客厅 / 小客厅 | 20P/22W、14P/22W | 人员停留时间最长，热负荷优先，满铺保证升温速度 |
| 主卧 / 次卧 | 11P/22W、9P/22W、8P/22W | 床区均匀铺设，衣柜下方避开，局部补热 |
| 餐厅 / 厨房 | 14P/22W | 开间连续铺设，与客厅形成热区联动 |
| 衣帽间 | 9P/22W、8P/22W | 储物区功率降级，保持衣物干燥防霉即可 |
| 卫生间 | — | 湿区不建议铺设电热膜，避免水汽长期侵蚀接口 |
2.2 设计要点解析
居中布置：电热膜沿房间中心区域均匀排布，避免紧贴外墙和内隔墙，减少热桥影响。
间距控制：膜条之间保持 6-10cm 间距，保证地面温度均匀，避免局部过热或过冷。
功率匹配：大面积公共区用大功率膜片（20P/22W），小面积卧室、衣帽间用中小功率膜片（8-11P/22W）。
温控器预留：各房间温控器安装在门口两侧或便于操作的位置，弱电穿线管单独保护。
卫生间规避：湿区不铺膜，干湿分离的干区如确需采暖，可采用防水型专用膜并做二次防水。
三、辽宁地区做电地暖需要关注的 4 个现实问题
A：能。暖极人石墨烯电热膜发热体表面温度低（不超过 60℃），但升温响应快；配合挤塑保温板向下隔热，热量主要向上辐射。辽宁住宅外墙保温达标后，按 120-130W/㎡ 配置即可满足设计室温。
A：辽宁省对居民电采暖用户执行峰谷分时电价政策：采暖期（11 月 1 日至次年 3 月 31 日）谷段电价在居民电价基础上下调 0.10 元/千瓦时。配合 WiFi 智能温控分室控温、行为节能，实际运行费用可控制在水暖或集中供暖的相近水平。
A：可以。暖极人石墨烯电热膜系统厚度约 2cm，干式铺装无需回填，可直接在原地面上加铺保温板、反射膜和电热膜，再铺木地板或薄贴瓷砖，适合旧房改造和精装升级。
A：不麻烦。电热膜为并联结构，单点损坏不影响整体运行；系统无锅炉、无管道、无漏水风险，正常使用几乎免维护，寿命可达 50 年以上。
四、暖极人石墨烯电热膜的核心优势
超薄：整体系统约 2cm，几乎不占层高，旧房改造不用拆门换门槛。
快热：通电后 5-15 分钟升温，随用随开，不用像水暖一样提前一天预热。
舒适：远红外低温辐射采暖，无风、无噪、不干燥，符合“温足凉顶”的中医养生理念。
智能：可选配 WiFi 温控器，手机远程开关、分区定时、能耗统计一目了然。
安全：阻燃基材、IPX7 级防水膜体、漏电保护、双温双控多重防护。
环保：运行过程零烟尘、零废气、零噪音，契合北方“煤改电”清洁取暖方向。
五、施工工艺简要流程
基层处理：清理地面，检查平整度与干燥度。
铺设保温板：满铺 20mm 挤塑保温板，减少热量向下散失。
铺设电热膜：按 CAD 图纸居中铺设，固定膜条，处理接头防水。
安装温控器：门口两侧安装 WiFi 温控器，穿线管保护线路。
回填/面层：湿式做水泥砂浆回填，干式直接铺木地板或薄贴瓷砖。
调试验收：逐路通电测试、绝缘检测、分区控温调试。
六、结语
辽宁惠宇小区项目是暖极人石墨烯电热膜在北方住宅分户采暖领域的典型应用。通过 CAD 图纸可见，电热膜并非“一刀切”满铺，而是根据房间功能、面积、使用频率做差异化功率配置，再由 WiFi 温控器实现精细化管理。对于辽宁及北方其他无集中供暖或希望自主控温的住宅、公寓、旧改项目，这种“设计先行、分区分控、免维护”的电地暖方案值得参考。
