郑州航空港区｜泰雨地产・龙城凤府 电地暖安装案例；安装时间2018年12月
郑州航空港区｜泰雨地产・龙城凤府 电地暖安装案例
郑州市泰雨房地产有限公司
成立：2013‑05‑20 注册地新郑（航空港区属地）
楼盘：龙城凤府公开备案系统查不到郑州航空港区 “龙城凤府” 备案楼盘；河北邯郸涉县有一个备案叫龙城凤府的小区，开发商不是泰雨地产。龙城凤府属于港区本地俗称 / 小区别名，不是官方备案案名；开发商为郑州市泰雨房地产。
郑州航空港区｜泰雨地产・龙城凤府 电地暖安装案例
项目背景：开发企业郑州市泰雨房地产有限公司【龙城凤府】，毛坯交付，无市政集中供暖，开发商统一加装石墨烯电地暖
项目概况
项目地址：郑州航空港区
开发主体：郑州市泰雨房地产有限公司
小区名称：龙城凤府（民间俗称，非不动产备案名）
泰雨地产 在郑州市航空港区梅河东路与新港九路交叉口美创国际科技产业园两成会所增加铺装石墨烯电热膜地暖供暖系统；安装时间2018年12月；
一、图纸基础信息
两张为一、二层石墨烯电热膜地暖 CAD 施工图，属于工装项目（茶室 / 办公综合空间），图上直接标注每个分区功率，按膜片单元（20P/22W、11P/25W、9P/25W、6P/25W、5P/25W）排布，每个区域标注总功率，带温控器点位（方框带 R 标识）。

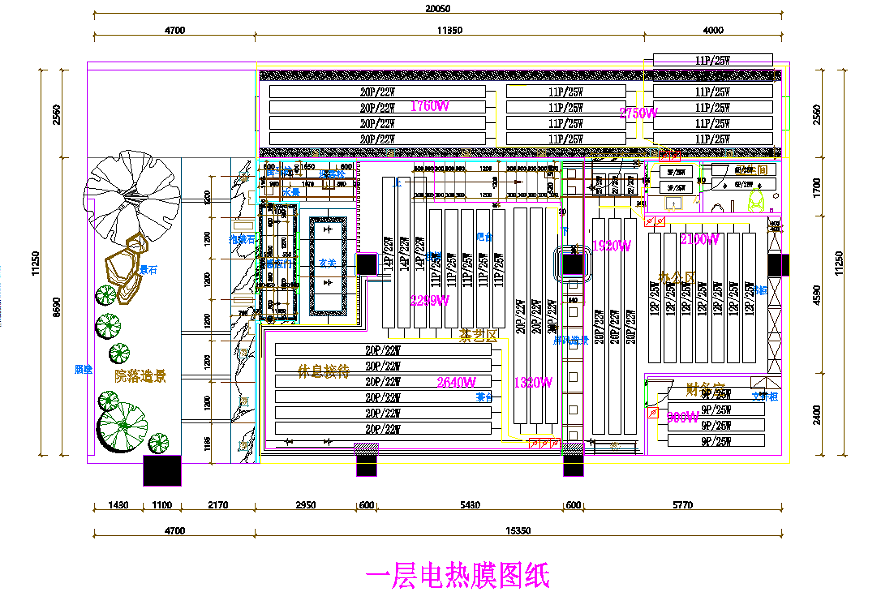

📄一层电热膜图纸
各区域功率拆解
左上区域：1760W
中上偏右：2750W
茶艺区：3299W
休息接待：2640W
中部区域：1320W
办公区：1920W + 2100W
财务室：900W
👉一层总功率求和：1760+2750 =4510+3299 =7809+2640 =10449+1320 =11769+1920 =13689+2100 =15789+900 =16689W（≈16.69kW）
一层空间功能
休息接待区、茶艺区（大的公共品茶区域）
办公区、财务室、卫生间；左侧带庭院造景（室外，不铺电热膜）
庭院景观区域是户外，图纸没有布置发热膜，仅室内采暖。

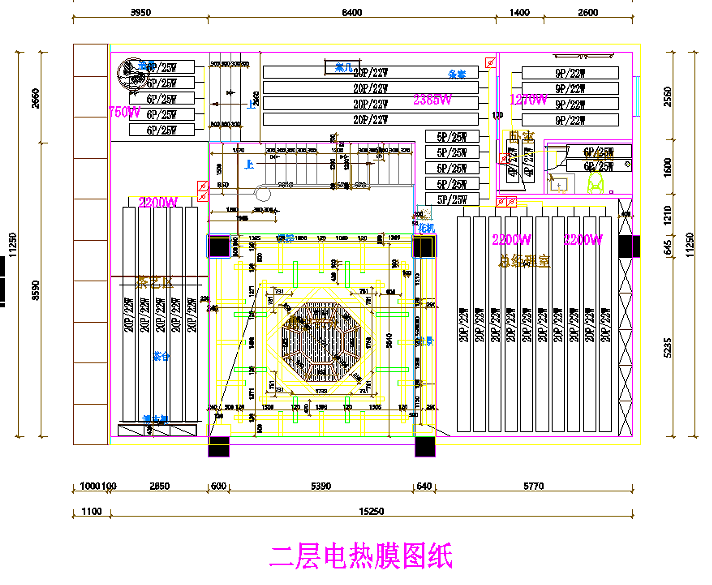

📄二层电热膜图纸
各区域功率拆解
左上角：750W
茶吧区：2200W
条案区：2365W
中间八角造型大堂（装饰地面，未铺电热膜，预留造型）
右上：1270W
右侧总结雅室：2200W + 2200W
👉二层总功率求和：750+2200=2950+2365=5315+1270=6585+2200=8785+2200 =10985W（≈10.99kW）
二层空间特点
中间八角地面为装饰造型，不敷设电热膜，发热膜沿四周布置，避开中间造型；
茶吧、雅室，属于茶室会客空间。
✅整栋建筑总采暖功率
一层 16.69kW + 二层 10.99kW = 27.68kW
按 220V 单相计算总电流：I=P/U，27680÷220≈125.8A⚠️重点提醒：总功率接近 27.7kW，单相 220V 供电电流过大，强烈建议分三相 380V 入户配电，不能全部走单相 220V，否则空开、线缆压力巨大。
二、图纸优点
分区清晰：每个功能房间独立划分电热膜区域，每个温控点位（R）对应一个分区，可分室独立控温；
异形地面处理到位：二层中间八角造型，避开不铺膜，尊重装饰地面；
每块区域直接标注总功率，方便核算电缆、空开、报价；
膜片单元标准化（20P/22W 这类是单片规格），排布规整。
三、图纸风险 & 施工注意点（结合你石墨烯地暖业务）
配电最大隐患总功率 27.68kW，工装务必采用三相四线 380V 均分负载，三相尽量把一、二层功率均衡分配，严禁全部使用单相 220V 供电。每个温控回路单独配漏电保护。
2. 反射膜选材（湿式回填工况）本项目属于工装，大概率水泥湿式回填，禁止镀铝 PET 反射膜，必须使用玻纤布基纯铝箔反射膜；电热膜与铝箔之间必须加隔离层，杜绝导电短路风险。
3. 边角、外墙位置茶室大玻璃窗多，外墙散热大，图纸要看是否在外墙周边适当加密功率；图纸上没有看到冷桥加强标注，现场施工可窗边适当增补。
4. 二层中间八角造型中间无电热膜，周边膜片距离造型边界预留安全距离，不能紧贴石材 / 装饰边界。
5. 卫生间区域一层图纸有卫生间，卫生间膜片做好防水防护，电热膜不能直接接触防水层。
6. 电阻检测每一个温控回路铺设完成、回填前后，必须记录电热膜电阻，作为竣工售后档案。
四、负载参考（三相分配建议）
总功率 27.68kW，三相均分，每相约 9‑9.5kW，每相电流控制在 45A 以内，选用三相总空开，每相分路带漏电保护器。
