自建房手绘户型 + 石墨烯电热膜铺装设计分析

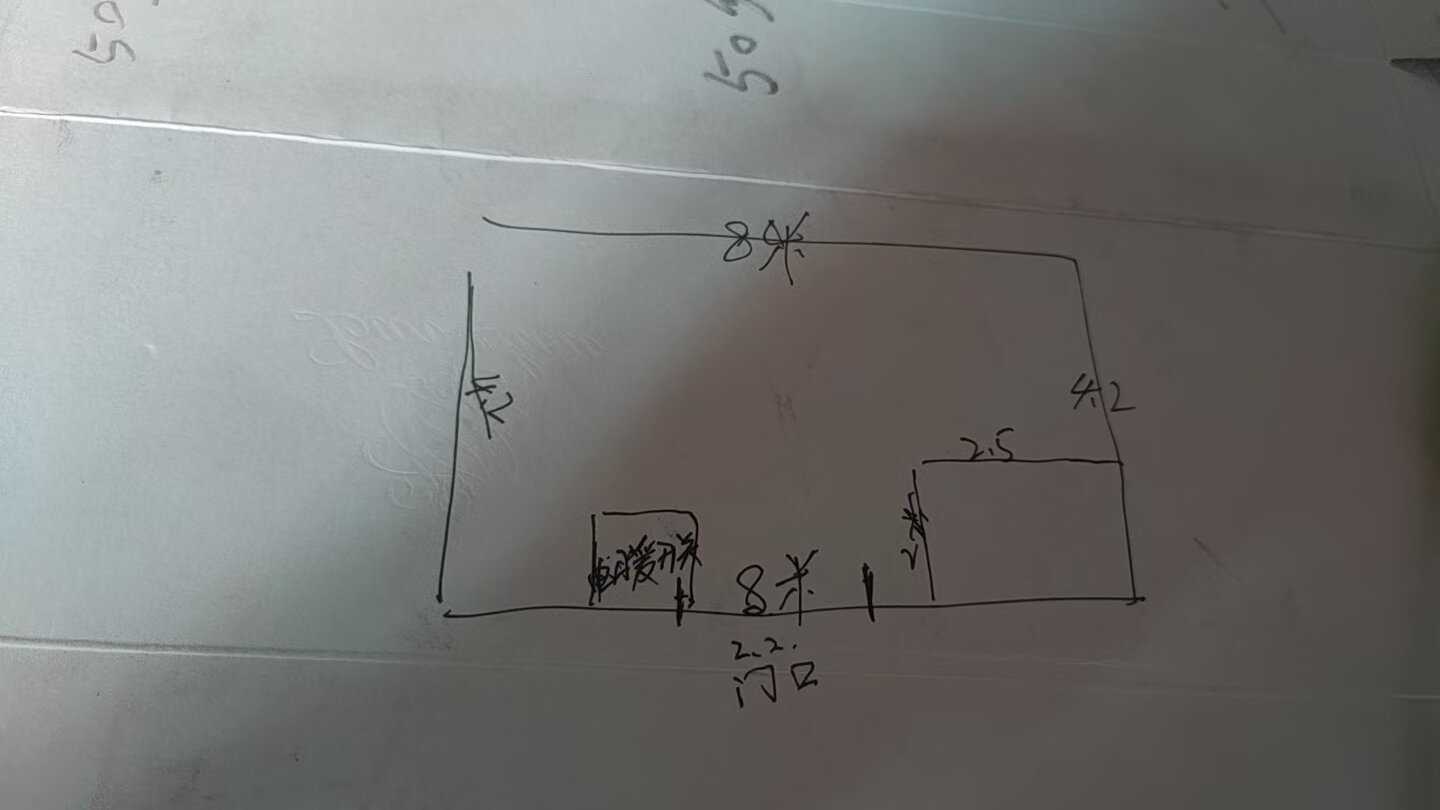

一、基础户型尺寸解读

1. 主体房间外轮廓：总长 8m，总进深 4.2m，整体为长方形主空间；

2. 右侧内嵌小隔间：宽度 2.5m，竖向高度 2.2m，可做储物间、卫浴、衣帽间，该区域一般不铺设地暖；

3. 入户门位于底边居中位置，门口预留 2.2m 通道，地暖铺设会避开门口行走区，防止频繁踩踏损伤电热膜；

4. 左下角标注电热膜开关点位，是整套地暖温控接线总起点，符合石墨烯电热膜施工规范，主线集中从门口侧边引出，布线美观便于后期检修。

二、户型采暖适配痛点（湘西 / 凤凰县域自建房共性）

1. 空间开阔 8m×4.2m 大通间，单层自建房墙体薄，山区冬季阴冷、潮气重，单靠空调取暖上热下冷、除湿效果差；

2. 右侧 2.5×2.2 小隔间多为潮湿储物 / 卫生间，水汽大，若用水暖极易冻裂管道，石墨烯电地暖无漏水、冻堵风险，主采暖区与隔间可完全分区控制；

3. 入户门口通风量大，冷风直灌，铺装时门口 2.2m 过道少铺或不铺膜，集中热量在起居活动核心区，减少无效耗电。

三、石墨烯电热膜铺装方案设计建议（匹配手绘尺寸）

1. 铺装区域划分

• 采暖核心区：除去右侧 2.5m 隔间、底部 2.2m 门口过道，中间起居、休息满铺石墨烯带边发热膜（单片 25W 标准膜）；

• 隔离区：右侧小隔间、入户过道预留空白，不铺设电热膜，搭配保温条隔断冷热交换，节能降耗；

• 温控点位：左下角总开关位置分两路布线，主采暖区独立温控，隔间不采暖无需布线，实现人在哪、暖在哪。

2. 功率负荷测算参考

四、施工适配优势（自建房专属）

1. 新房毛坯：地面铺保温反射层 + 电热膜，再铺瓷砖 / 木地板，层高仅占用 2cm，不压低层高；

2. 老房翻新：无需砸地面，干铺工艺直接铺在原有地板下，1-2 天完工；

3. 适配凤凰本地政策：湖南峰谷电价夜间低价采暖，大通间夜间恒温保温，日常取暖电费远低于空调、炭火；远红外发热可驱散湘西房屋墙体返潮，防潮护墙、呵护老人关节。

五、施工注意事项

1. 右侧 2.5×2.2 隔间若为卫生间，墙面地面做好防水，严禁电热膜铺设在淋浴区；

2. 门口 2.2m 过道预留行走空白，膜片距离墙体、柜体留 15cm 安全间距；

3. 总开关位置预留暗盒，主线分多路回路，搭配智能温控器，分时段定时开关，进一步省电；

4. 全屋底层加装保温挤塑板，隔绝地面地下寒气，提升电热膜制热效率，适配山区自建房地基阴冷问题。
